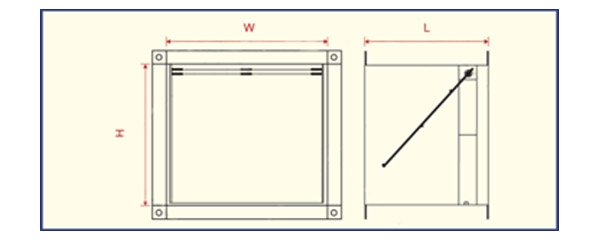

Bản vẽ kỹ thuật Van gió vuông một chiều RND:
Bảng thông số vật lý Van gió vuông một chiều RND:
| Kích thước đường ống gió (mm) |
Kích thước W x H (mm) |
Thông số kỹ thuật van gió | ||
| Chiều dài | Số lớp cánh | Độ dày tôn | ||
| 200 x 200 | 200 x 200 | L200 | 1 | 0.8 mm |
| 300 x 300 | 300 x 300 | L200 | 2 | 0.8 mm |
| 500 x 500 | 500 x 500 | L200 | 3 | 0.8 mm |
| 800 x 800 | 800 x 800 | L200 | 4 | 1.0 mm |
Ghi chú:
- Tùy theo kích thước yêu cầu mà phân chia số lớp cánh để van dễ dàng khép mở khi hoạt động.
- Có thể sản xuất các kích thước khác theo đơn đặt hàng
